ПРОГРАММЫ ИСПЫТАНИЙхранятся в контроллере

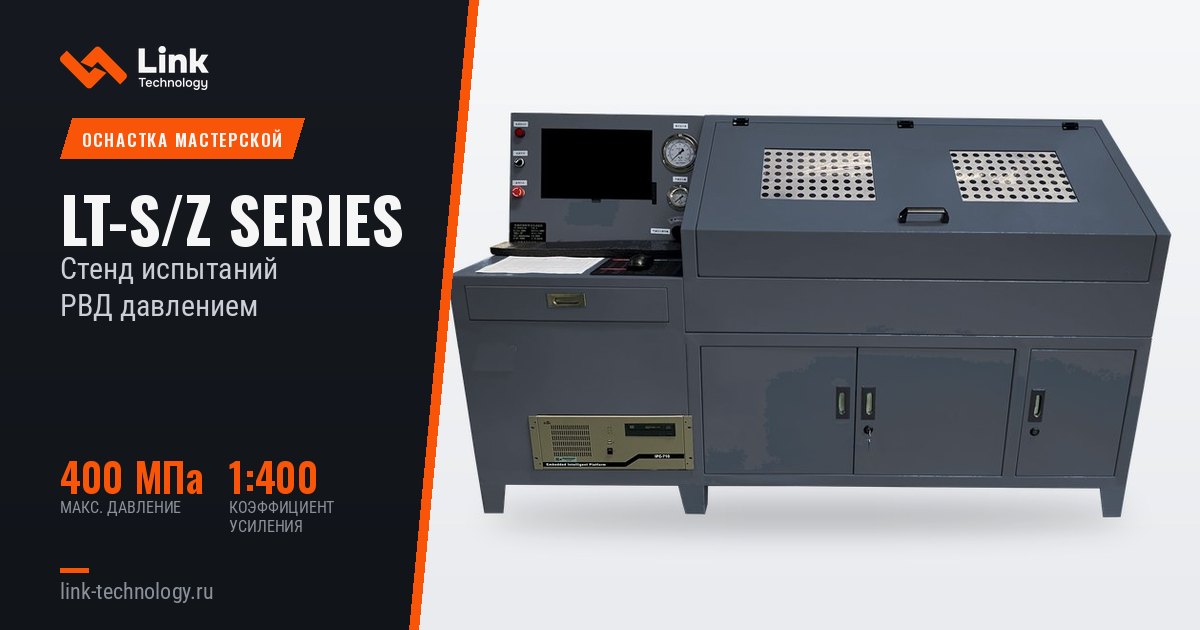

LT-S/Z SERIES
СТЕНД ИСПЫТАНИЙ ДАВЛЕНИЕМ (СТАТИЧЕСКОЕ ДАВЛЕНИЕ)
Испытания на прочность и разрушение арматуры, сосудов давления, металлических и неметаллических труб, пожарных рукавов, огнетушителей, автомобильных трубок, рукавов турбонаддува и гидравлики, корпусов насосов и цилиндров.
400МПаМакс. давление
1:400Коэффициент усиления
200кгМасса оборудования
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | LT-S/Z-CM-400 (optional) |
| Макс. рабочее давление | 400 МПа (optional) |
| Диапазон манометра | 0–400 МПа |
| Вход сжатого воздуха | Трубная резьба 1/2" |
| Выход высокого давления | G1/4 |
| Монитор | 15-дюймовый сенсорный экран |
| Рабочая среда | Масло, эмульсия, вода |
| Давление воздуха привода | 1–8 бар |
| Макс. расход воздуха | 1 нм³/мин |
| Коэффициент усиления | 1:400 (optional) |
| Макс. расход на выходе | 0.8 л/мин (optional) |
| Насос впрыска воды | SQY-10, 5 л/мин |
| Вывод протокола | USB |
| Объём бака для воды | 30 л |
| Габариты Д×Ш×В | 1800×800×1200 мм |
| Масса оборудования | ок. 200 кг |
МОДЕЛЬНЫЙ РЯД
| МОДЕЛЬ | УПРАВЛЕНИЕ | ДАВЛЕНИЕ | РАСХОД |
|---|---|---|---|
| LT-S/Z-S-35 | ручное / авто | 3–35 | 0–3.5 |
| LT-S/Z-S-80 | ручное / авто | 7–80 | 0–1.8 |
| LT-S/Z-S-120 | ручное / авто | 13–120 | 0–1.1 |
| LT-S/Z-S-200 | ручное / авто | 19–200 | 0–0.7 |
| LT-S/Z-S-300 | ручное / авто | 30–300 | 0–0.4 |
| Давление в МПа, расход в л/мин | |||
| Все модели 2000×800×1200 мм · 200 кг |
КОМПОНЕНТЫ И КОНСТРУКЦИЯ
| Пневматический насос высокого давления |
| производства США, бесступенчатая |
| регулировка выхода и свободно задаваемая |
| скорость нарастания давления. |
| Два насоса — высокого и низкого давления — |
| дают больший расход и широкий диапазон от |
| 1 до 400 МПа. |
| Насосы, клапаны и трубопроводы из |
| нержавеющей стали AISI 316 (США) — |
| подходят для воды, масла и эмульсий. |
| Фитинги и уплотнения высокого давления |
| Parker. |
