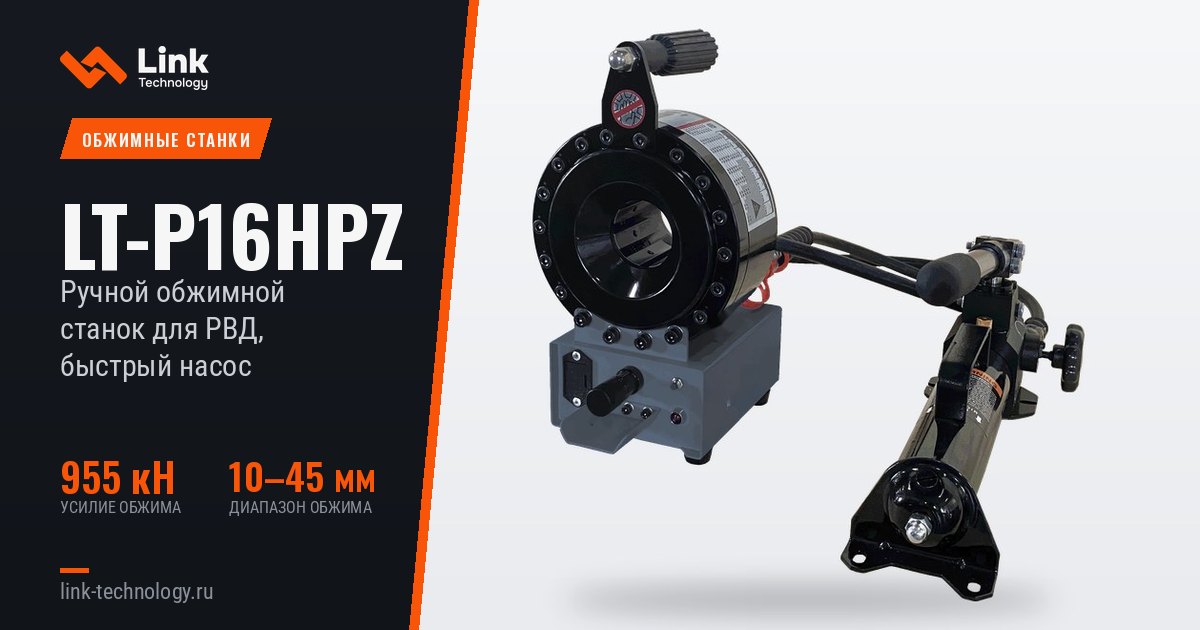

LT-P16HPZ
РУЧНОЙ ОБЖИМНОЙ СТАНОК, БЫСТРЫЙ НАСОС
У LT-P16HPZ обжимная головка отделена от быстрого ручного насоса и соединена с ним рукавом высокого давления длиной 2 м. Головку можно поднести к сборке, поэтому станок удобен в стеснённых и труднодоступных местах. В обжимной головке предусмотрен боковой вырез под угловые фитинги 90°.
955кНУсилие обжима
10–45ммДиапазон обжима
24кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 10–45 мм · 0.39–1.77 дюйм |
| Макс. усилие обжима | 955 кН · 95 т |
| Диаметр рукава ID | 1" 2SN 3/4" 4SP |
| Серия кулачков | P16 |
| Макс. раскрытие | +20 мм |
| Раскрытие без кулачков | 59 мм |
| Базовый кулачок D/L | 39/64 мм · 1.54/2.52 дюйм |
| Привод | Ручной насос |
| Габариты станка | 150×250×380 мм |
| Габариты упаковки | 475×430×410 мм |
| Масса нетто / брутто | 24 / 32 кг |
КУЛАЧКИ P16
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P16/06* | 6.0–8.0 | 6 | 55 |
| P16/08* | 8.0–10.0 | 8 | 55 |
| P16/10* | 10.0–12.0 | 10 | 55 |
| P16/12* | 12.0–14.0 | 12 | 55 |
| P16/14 | 14.0–16.0 | 14 | 55 |
| P16/16 | 16.0–19.0 | 16 | 55 |
| P16/19 | 19.0–23.0 | 19 | 55 |
| P16/23 | 23.0–27.0 | 23 | 55 |
| P16/27 | 27.0–31.0 | 27 | 65 |
| P16/31 | 31.0–38.0 | 31 | 65 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
УПРАВЛЕНИЕ
| Ручное |
