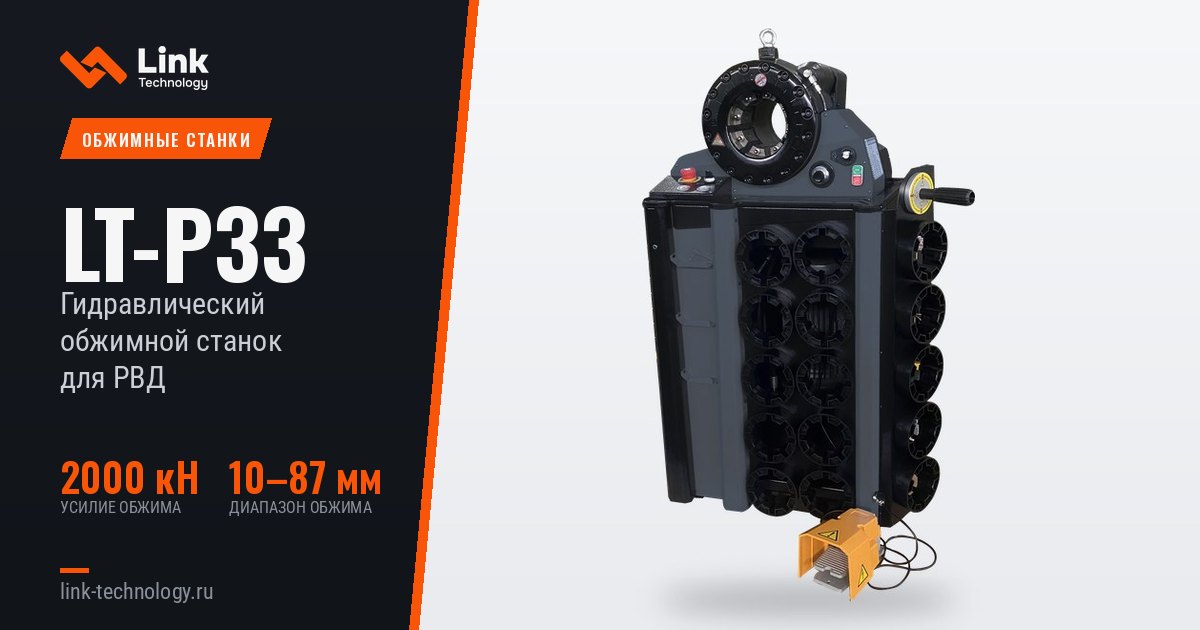

LT-P33
ГИДРАВЛИЧЕСКИЙ ОБЖИМНОЙ СТАНОК
LT-P33 обжимает рукава до 2" с четырьмя оплётками. Интегрированная конструкция с удобной рабочей высотой и расположением органов управления. Автоматический режим позволяет задать макс. раскрытие и время выдержки давления.
2000кНУсилие обжима
10–87ммДиапазон обжима
315кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 10–87 мм · 0.39–3.42 дюйм |
| Макс. усилие обжима | 2000 кН · 200 т |
| Время цикла 10 мм | 3.5 / 5.5 с |
| Диаметр рукава ID | 2" 4SH |
| Серия кулачков | P32 |
| Макс. раскрытие | +33 мм |
| Раскрытие без кулачков | 132 мм |
| Базовый кулачок D/L | 99/80 мм · 3.90/3.15 дюйм |
| Мощность двигателя | 3.7/5 · 4/5.3 кВт/л.с. |
| Объём бака | 28 л |
| Циклов в час | 700/850 |
| Габариты станка | 780×560×1280 мм |
| Масса нетто / брутто | 315 / 350 кг |
КУЛАЧКИ P32
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P32/06* | 6.0–8.0 | 6 | 55 |
| P32/08* | 8.0–10.0 | 8 | 55 |
| P32/10* | 10.0–12.0 | 10 | 55 |
| P32/12* | 12.0–14.0 | 12 | 55 |
| P32/14 | 14.0–16.0 | 14 | 55 |
| P32/16 | 16.0–19.0 | 16 | 55 |
| P32/19 | 19.0–22.0 | 19 | 55 |
| P32/22 | 22.0–26.0 | 22 | 70 |
| P32/26 | 26.0–30.0 | 26 | 70 |
| P32/30 | 30.0–34.0 | 30 | 70 |
| P32/34 | 34.0–39.0 | 34 | 75 |
| P32/39 | 39.0–45.0 | 39 | 75 |
| P32/45 | 45.0–51.0 | 45 | 90 |
| P32/51 | 51.0–57.0 | 51 | 90 |
| P32/57 | 57.0–63.0 | 57 | 100 |
| P32/63 | 63.0–69.0 | 63 | 100 |
| P32/69 | 69.0–74.0 | 69 | 100 |
| P32/74* | 74.0–78.0 | 74 | 100 |
| P32/78* | 78.0–87.0 | 78 | 100 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Стойка для кулачков |
| Ножная педаль ** |
| непрерывного обжима |
** с функцией автоматического
