LT-US20

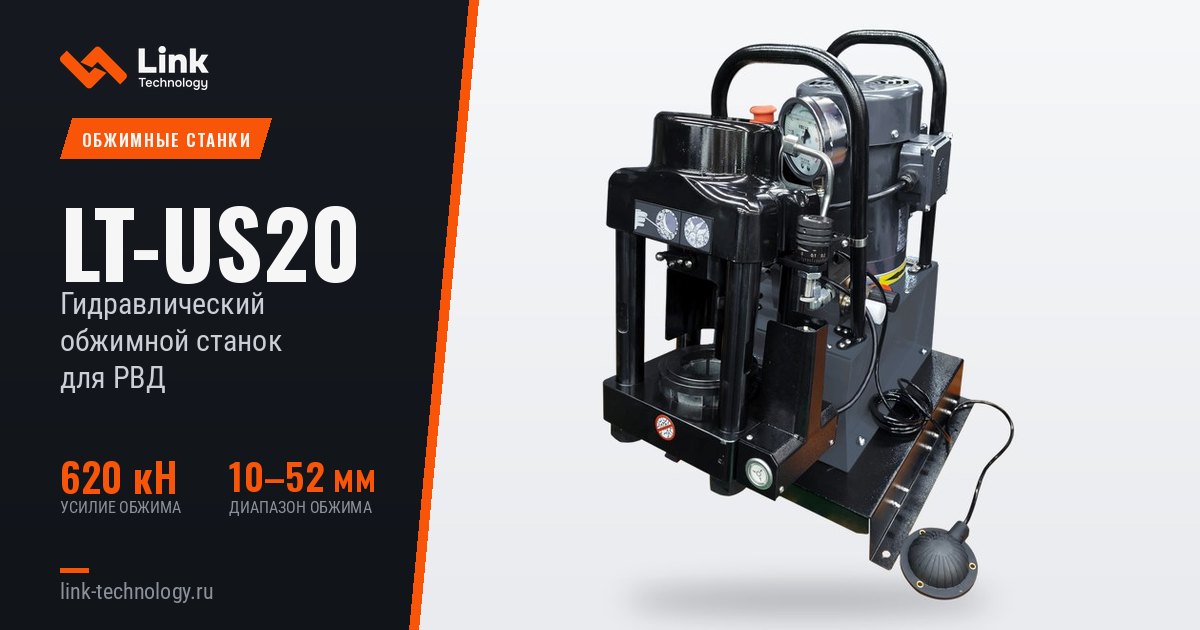

ГИДРАВЛИЧЕСКИЙ ОБЖИМНОЙ СТАНОК
LT-US20 отличается широким диапазоном обжимаемых диаметров и обжимает рукава до 1 1/4" с четырьмя оплётками. Открытый плунжер позволяет работать с длинными сборками.
620кНУсилие обжима
10–52ммДиапазон обжима
85кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 10–52 мм · 0.39–2.09 дюйм |
| Макс. усилие обжима | 620 кН · 62 т |
| Время цикла 10 мм | 1.8 с |
| Длина кулачка | 70 мм |
| Раскрытие без кулачков | 65 мм |
| Диаметр рукава ID | 1 1/4" 4SP |
| Мощность двигателя | 0.74 кВт / 1 л.с. |
| Объём бака | 3.8 л |
| Напряжение, 1 фаза | 115 В |
| Частота | 60 Гц |
| Габариты станка | 560×414×630 мм |
| Масса нетто / брутто | 85 / 134 кг |
КУЛАЧКИ US20
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| US20/6.8* | 6.8–8.8 | 6.8 | 70 |
| US20/8* | 8.0–11.0 | 8 | 70 |
| US20/10* | 10.0–13.0 | 10 | 70 |
| US20/12* | 12.0–15.0 | 12 | 70 |
| US20/14 | 14.0–17.0 | 14 | 70 |
| US20/16 | 16.0–20.0 | 16 | 70 |
| US20/19 | 19.0–23.0 | 19 | 70 |
| US20/23 | 23.0–28.0 | 23 | 70 |
| US20/27 | 27.0–32.0 | 27 | 70 |
| US20/31 | 31.0–37.0 | 31 | 70 |
| US20/36 | 36.0–42.0 | 36 | 70 |
| US20/41 | 41.0–48.0 | 41 | 70 |
| US20/47 | 47.0–56.0 | 47 | 70 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Ручное |
В КОМПЛЕКТЕ
| Резиновая обойма кулачков |
