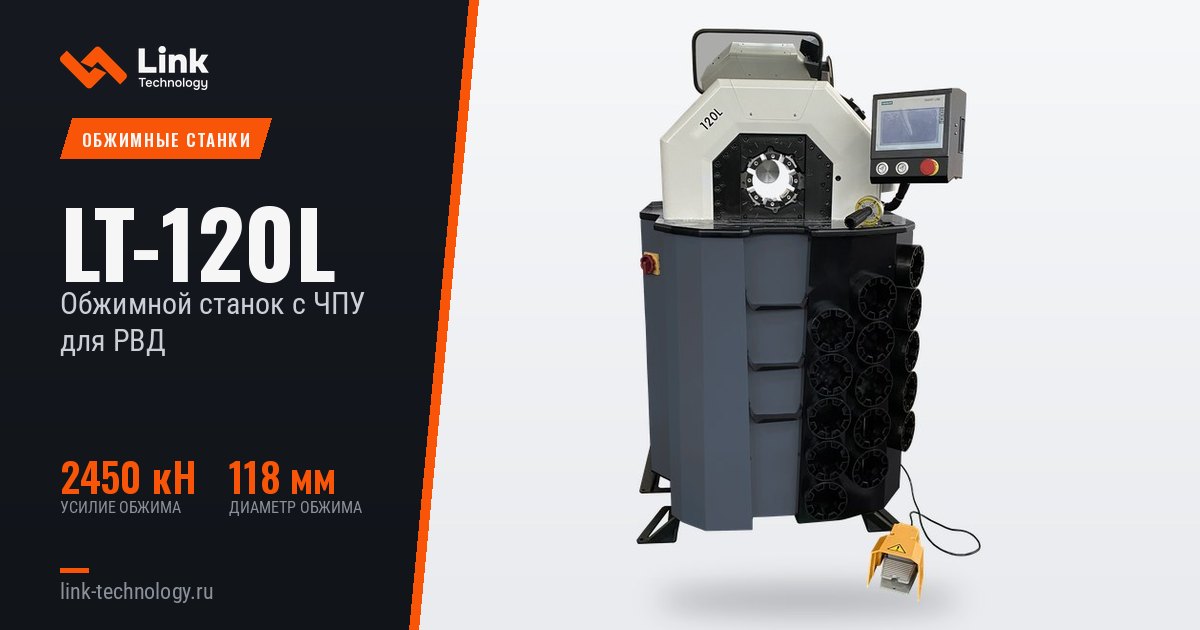

LT-120L
ОБЖИМНОЙ СТАНОК С ЧПУ
Подходит для мелкосерийного производства: высокая производительность и стабильность. Обжимает рукава до 2" (R13) или 3" с двумя оплётками. Компактная эргономичная компоновка снижает нагрузку на оператора.
2450кНУсилие обжима
118ммДиаметр обжима
790кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 118 мм · 4.65 дюйм |
| Макс. усилие обжима | 2450 кН · 245 т |
| Время цикла 10 мм | 1.8 с |
| Диаметр рукава ID | 2" (R13) |
| Серия кулачков | P20 & 120L |
| Макс. раскрытие | +52 мм |
| Раскрытие без кулачков | 170 мм |
| Базовый кулачок D/L | 118/97 мм · 4.65/3.82 дюйм |
| Мощность двигателя | 4 кВт / 5.44 л.с. |
| Объём бака | 75 л |
| Частота | 50/60 Гц |
| Напряжение, 3 фазы | 200/220/380/440 В |
| Габариты станка | 1100×830×1600 мм |
| Масса нетто / брутто | 790 / 840 кг |
КУЛАЧКИ P20 & 120L
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P20/06* | 6.0–8.0 | 6 | 55 |
| P20/08* | 8.0–10.0 | 8 | 55 |
| P20/10* | 10.0–12.0 | 10 | 55 |
| P20/12* | 12.0–14.0 | 12 | 55 |
| P20/14 | 14.0–16.0 | 14 | 55 |
| P20/16 | 16.0–19.0 | 16 | 55 |
| P20/19 | 19.0–23.0 | 19 | 55 |
| P20/23 | 23.0–27.0 | 23 | 55 |
| P20/27 | 27.0–31.0 | 27 | 70 |
| P20/31 | 31.0–36.0 | 31 | 70 |
| P20/36 | 36.0–41.0 | 36 | 75 |
| P20/41 | 41.0–47.0 | 41 | 75 |
| P20/47 | 47.0–52.0 | 47 | 85 |
| 120L/52 | 52.0–57.0 | 52 | 85 |
| 120L/57 | 57.0–63.0 | 57 | 85 |
| 120L/63 | 63.0–69.0 | 63 | 115 |
| 120L/69 | 69.0–74.0 | 69 | 115 |
| 120L/74* | 74.0–79.0 | 74 | 115 |
| 120L/79* | 79.0–84.0 | 79 | 115 |
| 120L/84* | 84.0–92.0 | 84 | 115 |
| 120L/92* | 92.0–100.0 | 92 | 115 |
| 120L/100* | 100.0–110.0 | 100 | 115 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Зеркало |
| Электрический упор |
| Стойка для кулачков |
| Ножная педаль ** |
| непрерывного обжима |
** с функцией автоматического
