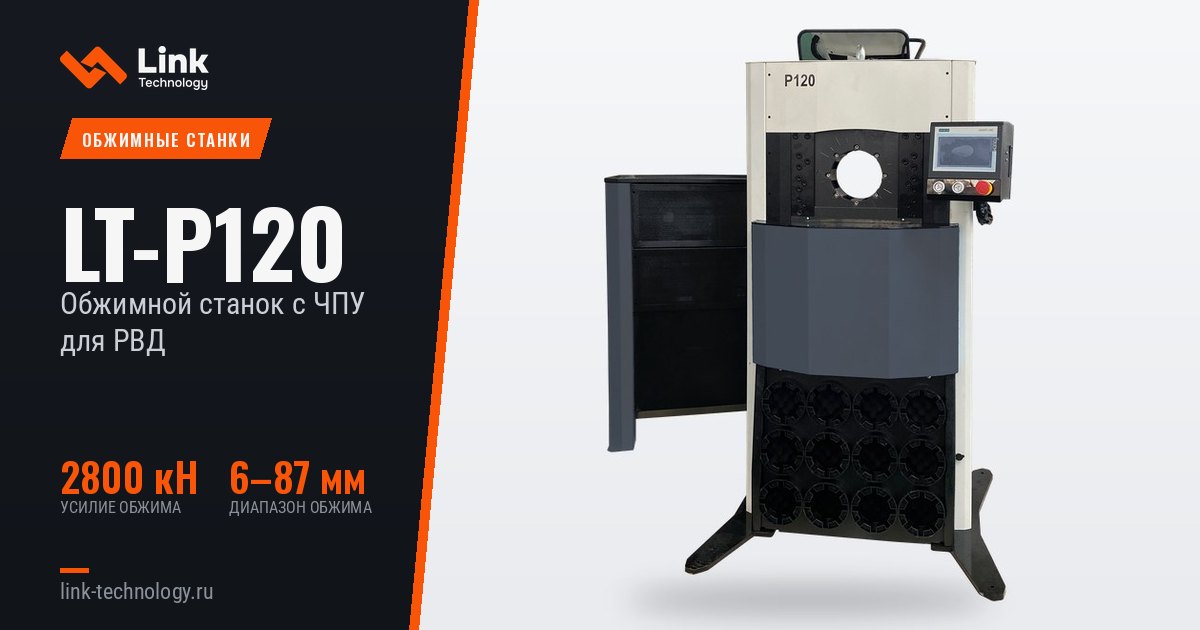

Обжимной станок с ЧПУ для РВДLT-P120
Подходит для серийного производства: высокая производительность и стабильность. Компактная эргономичная компоновка снижает нагрузку на оператора.
Встречается написание: P120, Р120, П120
Обжим по давлению и калибровка труб: нестандартные применения этого пресса →Обслуживание станка: смазка, регламент ТО и расходные узлы — статья →2 281 248 ₽
с НДС · Под заказ · срок уточняется при заявке
Не уверены, что модель подойдёт под Вашу задачу?Подобрать линию за три вопроса →
2800кНУсилие обжима
6–87ммДиапазон обжима
930кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 6–87 мм · 0.24–3.43 дюйм |
| Макс. усилие обжима | 2800 кН · 280 т |
| Время цикла 10 мм | 1.5 с |
| Диаметр рукава ID | 2" R15 (DN51), 6 spirals |
| Серия кулачков | P32 |
| Макс. раскрытие | +65 мм |
| Раскрытие без кулачков | 164 мм |
| Базовый кулачок D/L | 99/97 мм · 3.90/3.82 дюйм |
| Мощность двигателя | 5.5 кВт / 7.5 л.с. |
| Объём бака | 120 л |
| Циклов в час | 2500 |
| Габариты станка | 1050×810×1800 мм |
| Габариты гидростанции | 870×650×1060 мм |
| Масса станка / гидростанции | 930 / 220 кг |
КУЛАЧКИ P32
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P32/06* | 6.0–8.0 | 6 | 55 |
| P32/08* | 8.0–10.0 | 8 | 55 |
| P32/10* | 10.0–12.0 | 10 | 55 |
| P32/12* | 12.0–14.0 | 12 | 55 |
| P32/14 | 14.0–16.0 | 14 | 55 |
| P32/16 | 16.0–19.0 | 16 | 55 |
| P32/19 | 19.0–22.0 | 19 | 55 |
| P32/22 | 22.0–26.0 | 22 | 70 |
| P32/26 | 26.0–30.0 | 26 | 70 |
| P32/30 | 30.0–34.0 | 30 | 70 |
| P32/34 | 34.0–39.0 | 34 | 75 |
| P32/39 | 39.0–45.0 | 39 | 75 |
| P32/45 | 45.0–51.0 | 45 | 90 |
| P32/51 | 51.0–57.0 | 51 | 90 |
| P32/57 | 57.0–63.0 | 57 | 100 |
| P32/63 | 63.0–69.0 | 63 | 100 |
| P32/69 | 69.0–74.0 | 69 | 100 |
| P32/74* | 74.0–78.0 | 74 | 100 |
| P32/78* | 78.0–87.0 | 78 | 100 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Зеркало |
| Электрический упор |
| Стойка для кулачков |
| Ножная педаль ** |
** С функцией непрерывного обжима
