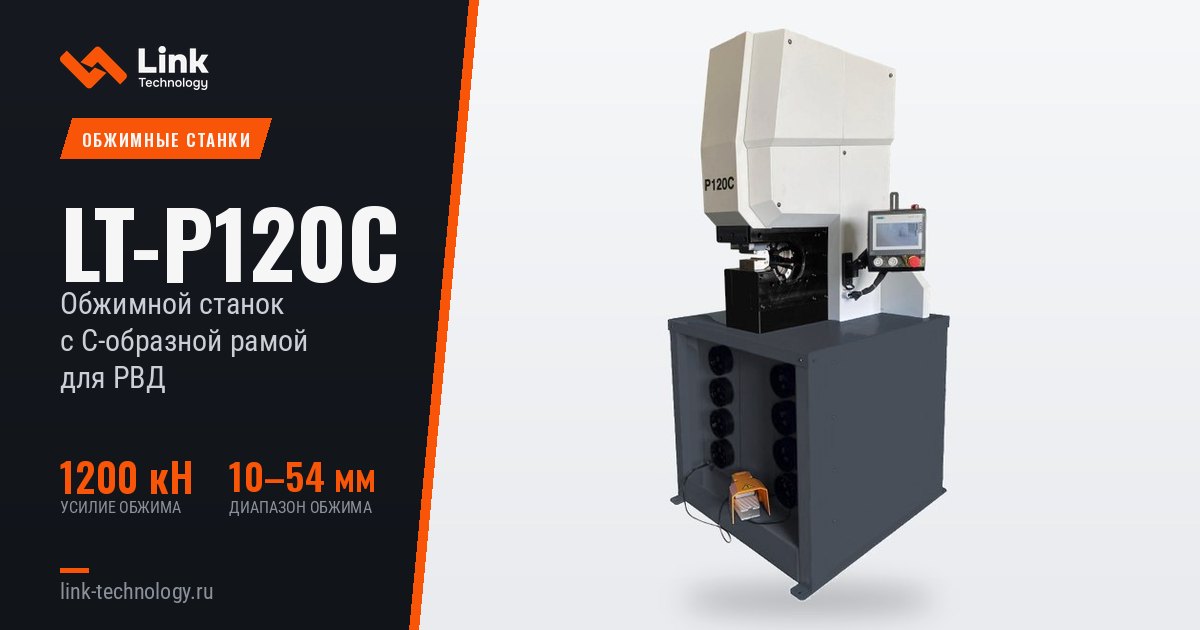

Обжимной станок с C-образной рамой для РВДLT-P120C
Станки LT-P120C с открытой C-образной рамой оптимальны для обжима сборок сложной формы, гнутых и нестандартных.
Встречается написание: P120C, Р120С, П120С
Что ещё умеет этот станок: изоляторы, аккумуляторные ячейки, редуцирование труб →Обслуживание станка: смазка, регламент ТО и расходные узлы — статья →Цена по запросу
Под заказ · срок уточняется при заявке
Не уверены, что модель подойдёт под Вашу задачу?Подобрать линию за три вопроса →
1200кНУсилие обжима
10–54ммДиапазон обжима
1200кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон обжима | 10–54 мм · 0.39–2.12 дюйм |
| Макс. усилие обжима | 1200 кН · 120 т |
| Время цикла 10 мм | 2.1 с |
| Диаметр рукава ID | 1" 2SH |
| Серия кулачков | P120C |
| Макс. раскрытие | +42 / +112 мм |
| Базовый кулачок D/L | 84/97 мм · 3.31/3.07 дюйм |
| Мощность двигателя | 4.0 / 5.5 кВт/л.с. |
| Частота | 50/60 Гц |
| Напряжение, 3 фазы | 200/220/380/440 В |
| Объём бака | 50 л |
| Габариты станка | 900×1000×2000 мм |
| Масса нетто / брутто | 1200 / 1280 кг |
КУЛАЧКИ P20
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P20/06* | 6.0–8.0 | 6 | 55 |
| P20/08* | 8.0–10.0 | 8 | 55 |
| P20/10* | 10.0–12.0 | 10 | 55 |
| P20/12* | 12.0–14.0 | 12 | 55 |
| P20/14 | 14.0–16.0 | 14 | 55 |
| P20/16 | 16.0–19.0 | 16 | 55 |
| P20/19 | 19.0–23.0 | 19 | 55 |
| P20/23 | 23.0–27.0 | 23 | 55 |
| P20/27 | 27.0–31.0 | 27 | 70 |
| P20/31 | 31.0–36.0 | 31 | 70 |
| P20/36 | 36.0–41.0 | 36 | 75 |
| P20/41 | 41.0–47.0 | 41 | 75 |
| P20/47 | 47.0–54.0 | 47 | 85 |
| P20/52* | 52.0–61.0 | 52 | 85 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Стойка для кулачков |
| Ножная педаль ** |
** С функцией непрерывного обжима
