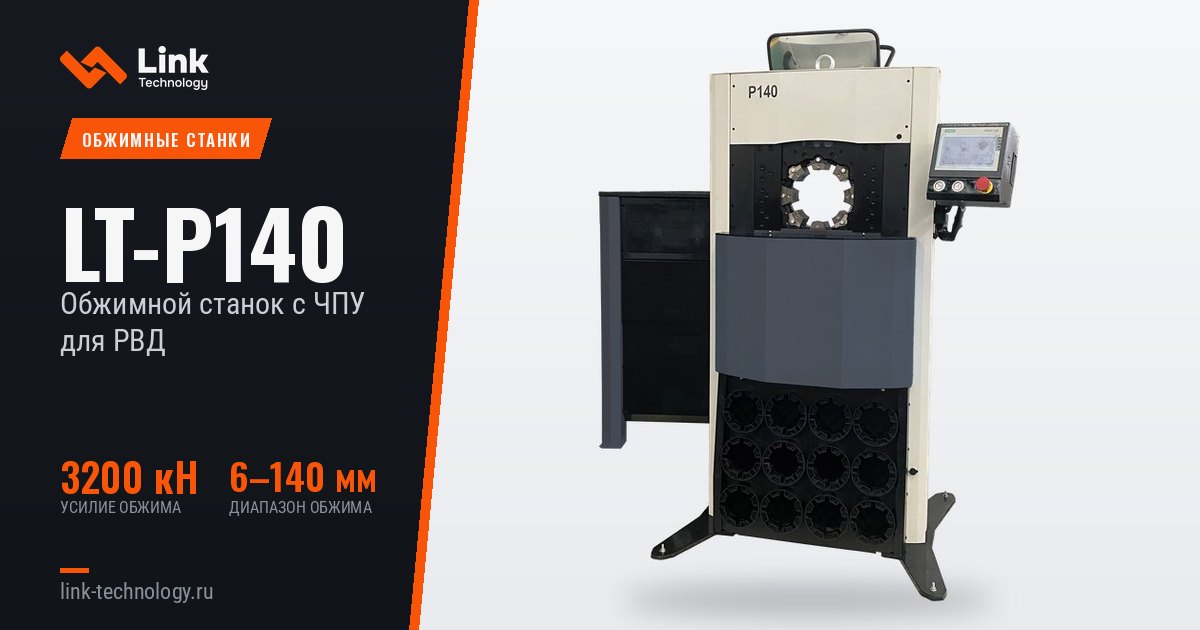

Обжимной станок с ЧПУ для РВДLT-P140
LT-P140 обжимает рукава до 2 1/2" с четырьмя оплётками или промышленные трубы до 4". Макс. раскрытие 222 мм. Система кулачков P140 с переходными вставками подходит для крупных, средних и мелких фитингов.
Встречается написание: P140, Р140, П140
Обжим по давлению и калибровка труб: нестандартные применения этого пресса →Обслуживание станка: смазка, регламент ТО и расходные узлы — статья →Цена по запросу
Под заказ · срок уточняется при заявке
Не уверены, что модель подойдёт под Вашу задачу?Подобрать линию за три вопроса →
3200кНУсилие обжима
6–140ммДиапазон обжима
980кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 6–140 мм · 0.24–5.51 дюйм |
| Макс. усилие обжима | 3200 кН · 320 т |
| Время цикла 10 мм | 1.5 с |
| Рукав / промышленная труба | 2 1/2" 4SH / 4" |
| Серия кулачков | P32 & P140 |
| Макс. раскрытие | +82 мм |
| Раскрытие без кулачков | 222 мм |
| Базовый кулачок D/L | 140/97 мм · 5.51/3.82 дюйм |
| Мощность двигателя | 7.5 кВт / 10.5 л.с. |
| Объём бака | 120 л |
| Циклов в час | 2400 |
| Габариты станка | 1050×810×1800 мм |
| Масса станка / гидростанции | 980 / 250 кг |
КУЛАЧКИ P140
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P140/84 | 84.0–92.0 | 84 | 115 |
| P140/92 | 92.0–100.0 | 92 | 115 |
| P140/100 | 100.0–108.0 | 100 | 115 |
| P140/108* | 108.0–116.0 | 108 | 115 |
| P140/116* | 116.0–124.0 | 116 | 115 |
| P140/124* | 124.0–132.0 | 124 | 115 |
| P140/132* | 132.0–141.0 | 132 | 115 |
| Кулачки P32 входят в комплект поставки |
* нестандартный кулачок — изготавливается на заказ
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Зеркало |
| Электрический упор |
| Стойка для кулачков |
| Ножная педаль ** |
** С функцией непрерывного обжима
