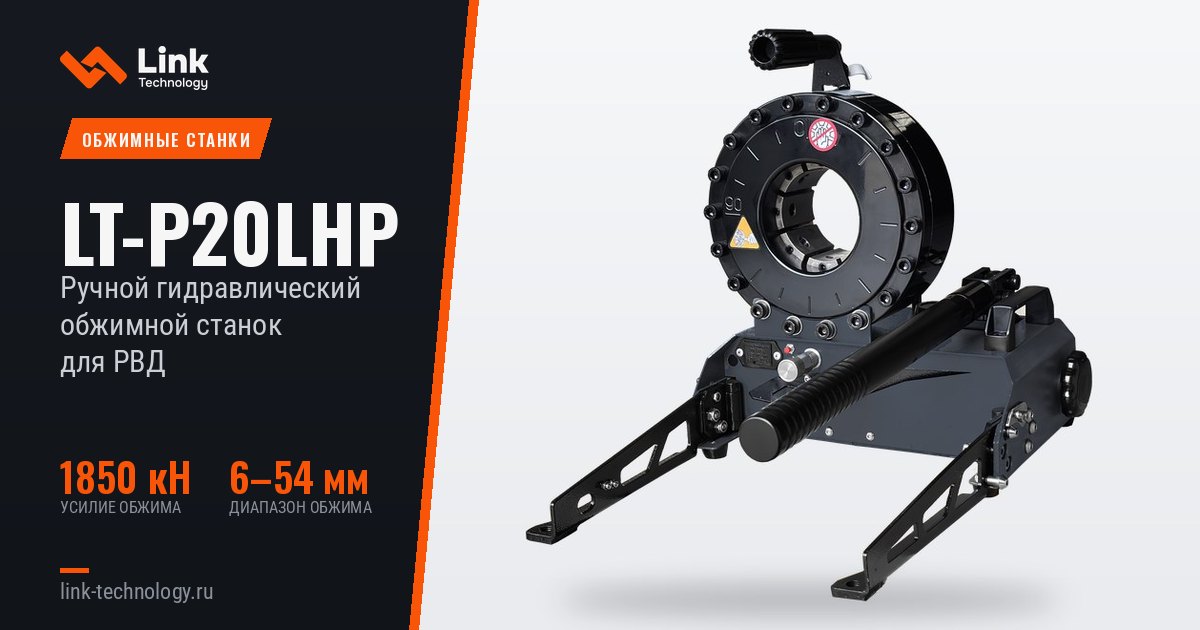

LT-P20LHP
РУЧНОЙ ГИДРАВЛИЧЕСКИЙ ОБЖИМНОЙ СТАНОК
LT-P20LHP обжимает рукава до 1 1/2" с четырьмя оплётками. Ручной привод, компактная конструкция — для ремонта и обслуживания.
1850кНУсилие обжима
6–54ммДиапазон обжима
35кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 6–54 мм · 0.24–2.13 дюйм |
| Макс. усилие обжима | 1850 кН · 185 т |
| Диаметр рукава ID | 1" 4SP |
| Серия кулачков | P20 |
| Макс. раскрытие | +10 мм |
| Раскрытие без кулачков | 94 мм |
| Базовый кулачок D/L | 84/66 мм · 3.31/2.56 дюйм |
| Объём бака | 0.23 л |
| Габариты станка | 600×480×430 мм |
| Габариты упаковки | 625×505×510 мм |
| Масса нетто / брутто | 35 / 45 кг |
КУЛАЧКИ P20LHP
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P20/6* | 6.0–8.0 | 6 | 40 |
| P20/8* | 8.0–10.0 | 8 | 40 |
| P20/10* | 10.0–12.0 | 10 | 40 |
| P20/12* | 12.0–14.0 | 12 | 40 |
| P20/14 | 14.0–16.0 | 14 | 40 |
| P20/16 | 16.0–19.0 | 16 | 40 |
| P20/19 | 19.0–23.0 | 19 | 45 |
| P20/23 | 23.0–27.0 | 23 | 50 |
| P20/27 | 27.0–31.0 | 27 | 50 |
| P20/31 | 31.0–36.0 | 31 | 60 |
| P20/36 | 36.0–41.0 | 36 | 60 |
| P20/41 | 41.0–47.0 | 41 | 68 |
| P20/47* | 47.0–52.0 | 47 | 65 |
| P20/52* | 52.0–60.0 | 52 | 65 |
* нестандартный кулачок — поставляется отдельно, в комплект не входит
УПРАВЛЕНИЕ
| Ручное |
