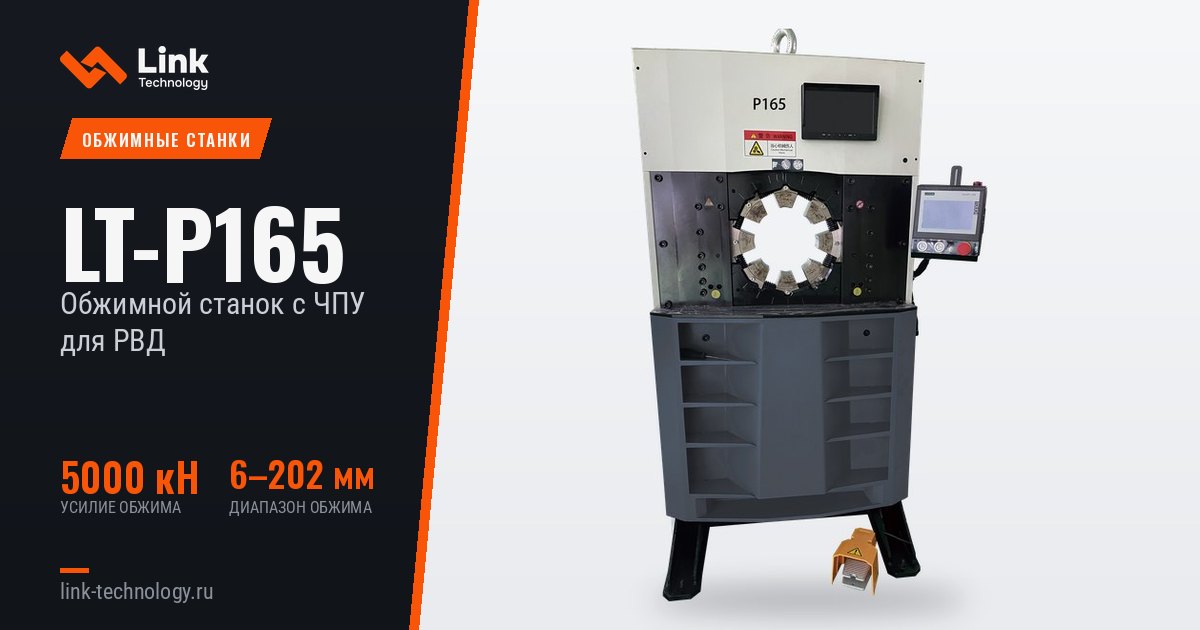

Обжимной станок с ЧПУ для РВДLT-P165
LT-P165 обжимает рукава до 4" с шестью оплётками. Макс. раскрытие 345 мм; система кулачков P165 с переходными вставками подходит для крупных, средних и мелких фитингов.
Встречается написание: P165, Р165, П165
Что ещё умеет этот станок: изоляторы, аккумуляторные ячейки, редуцирование труб →Обслуживание станка: смазка, регламент ТО и расходные узлы — статья →Цена по запросу
Под заказ · срок уточняется при заявке
Не уверены, что модель подойдёт под Вашу задачу?Подобрать линию за три вопроса →
5000кНУсилие обжима
6–202ммДиапазон обжима
2430кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 6–202 мм · 0.24–7.95 дюйм |
| Макс. усилие обжима | 5000 кН · 500 т |
| Время цикла 10 мм | 3.6 с |
| Диаметр рукава ID | 6" |
| Серия кулачков | P32 & P160 |
| Макс. раскрытие | +125 мм |
| Раскрытие без кулачков | 345 мм |
| Базовый кулачок D/L | 220/116 мм · 8.66/4.57 дюйм |
| Мощность двигателя | 7.5 кВт / 10.2 л.с. |
| Объём бака | 135 л |
| Габариты станка | 1060×860×1825 мм |
| Габариты гидростанции | 782×753×1060 мм |
| Масса станка / гидростанции | 2430 / 190 кг |
КУЛАЧКИ P160
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P160/84 | 84.0–92.0 | 84 | 120 |
| P160/92 | 92.0–100.0 | 92 | 120 |
| P160/100 | 100.0–108.0 | 100 | 120 |
| P160/108* | 108.0–116.0 | 108 | 120 |
| P160/116* | 116.0–126.0 | 116 | 120 |
| P160/126* | 126.0–136.0 | 126 | 120 |
| P160/136* | 136.0–146.0 | 136 | 120 |
| P160/146* | 146.0–156.0 | 146 | 120 |
| P160/156* | 156.0–166.0 | 156 | 120 |
| P160/166* | 166.0–178.0 | 166 | 120 |
| P160/178* | 178.0–190.0 | 178 | 120 |
| P160/190* | 190.0–202.0 | 190 | 120 |
| Кулачки P32 входят в комплект поставки |
* нестандартный кулачок — изготавливается на заказ
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Зеркало |
| Электрический упор |
| Стойка для кулачков |
| Ножная педаль ** |
** С функцией непрерывного обжима
