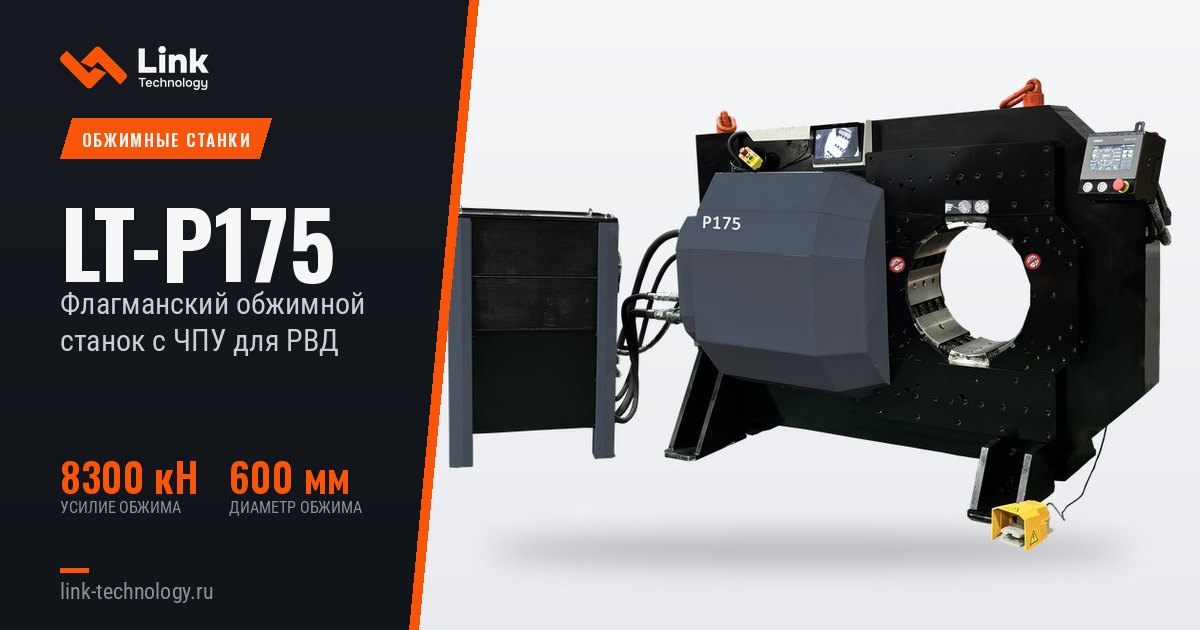

LT-P175
ФЛАГМАНСКИЙ ОБЖИМНОЙ СТАНОК С ЧПУ
LT-P175 — флагман серии P с усилием 830 тонн и диаметром обжима 15". Подходит для задач, требующих большого усилия и диаметра. Удлинённые базовые кулачки обеспечивают длинную зону обжима за один ход — особенно для труб и трубопроводов.
8300кНУсилие обжима
600ммДиаметр обжима
4455кгМасса нетто
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Макс. диаметр обжима | 600 мм · 25.2 дюйм |
| Макс. усилие обжима | 8300 кН · 830 т |
| Время цикла 10 мм | 32 с |
| Диаметр рукава ID | 15" |
| Скорость смыкания | 7 мм/с |
| Скорость обжима | 1.5 мм/с |
| Серия кулачков | P32, P160 & P175 |
| Макс. раскрытие | +220 мм |
| Раскрытие без кулачков | 595 мм |
| Базовый кулачок D/L | 400/220 мм · 15.7/11.8 дюйм |
| Мощность двигателя | 11 кВт / 15 л.с. |
| Объём бака | 260 л |
| Габариты станка | 2200×1000×1500 мм |
| Масса станка / гидростанции | 4455 / 305 кг |
КУЛАЧКИ P175
| КУЛАЧОК | ДИАПАЗОН ОБЖИМА | ID мм | L мм |
| P175/202 | 205.0–220.0 | 205 | 220 |
| P175/220 | 220.0–235.0 | 220 | 220 |
| P175/235* | 235.0–250.0 | 235 | 220 |
| P175/250* | 250.0–270.0 | 250 | 220 |
| P175/270* | 270.0–290.0 | 270 | 220 |
| P175/290* | 290.0–320.0 | 290 | 220 |
| Кулачки P32 и P160 входят в комплект поставки, | |||
| устанавливаются через переходные кулачки |
* нестандартный кулачок — изготавливается на заказ
ВОЗМОЖНОСТИ ЧПУ
| Задание макс. раскрытия |
| Коррекция / смещение |
| Выдержка давления по времени |
| Изменение скорости |
| Отчёт о качестве |
| Контроль давления |
| Ступенчатый обжим |
| Сохранение параметров |
| Счётчик циклов |
| Нестандартные кулачки |
УПРАВЛЕНИЕ
| Полуавтоматическое |
| Автоматическое |
| ЧПУ |
В КОМПЛЕКТЕ
| Быстросменный инструмент |
| Зеркало |
| Электрический упор |
| Стойка для кулачков |
| Ножная педаль ** |
| непрерывного обжима |
** с функцией автоматического
